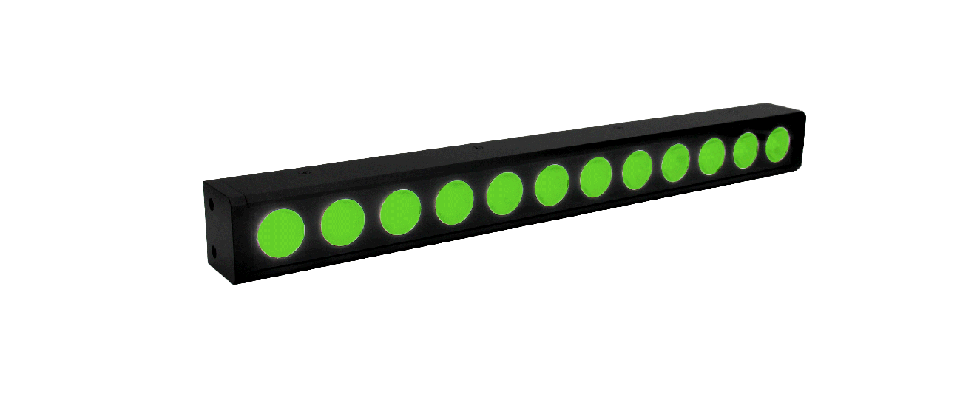

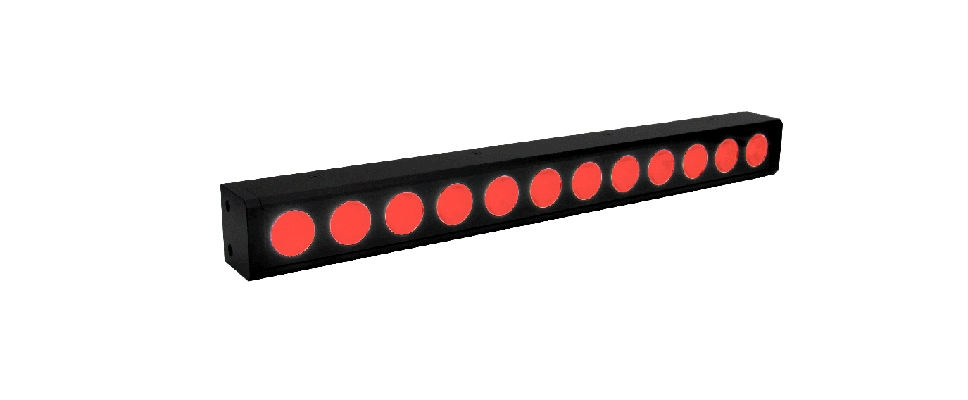

大颗粒高亮条形光源（HLR2系列）
采用大功率LED和聚光透镜，亮度高，实现远工作距离照明；
2代产品优化内结构，光斑均匀、稳定；
优化防护面板，整体外形美观；
出线口从中间移到侧边，便于装配；
适用于远距离照明，飞拍照明，基板上零件检测，损伤与缺陷检测等。
2代产品优化内结构，光斑均匀、稳定；
优化防护面板，整体外形美观；
出线口从中间移到侧边，便于装配；
适用于远距离照明，飞拍照明，基板上零件检测，损伤与缺陷检测等。
选型说明
| JL | - | HLR2 | - | 150X25 | W |
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | ||
| 1、品牌 | |||||
| 2、二代大颗粒高亮条形光系列 | |||||
| 3、发光区域：长X宽，单位为mm | |||||
| 4、光源颜色（R为红色、B为蓝色、W为白色、G为绿色） | |||||
| * 全系列可加漫射板 | |||||
光源剖面图
光路结构图
LED特性
照度随距离变化（JL-HLR2-300X25）
工作距离与照度分布（JL-HLR2-300X25）
成像案例
参数表
| 型号 | 电压/功率 | 产品尺寸 | 适配控制器 | 接口 | 外形图 | |||
| 红 | 白/蓝/绿 | 长度mm | 宽度mm | 高度mm | ||||
| JL-HLR2-150X25 | 24V/7.5W | 24V/7.5W | 164 | 32.5 | 28 | JL-DCV恒压系列 JL-STS3恒压系列 JL-APS2恒压系列 JL-APS4-15024-6 |
SM2.54mm 3P(1，3) CH1、CH2为奥普龙5PIN航空接口， CH3、CH4为 SM2.54mm 3P(1，3)接口 |
下载 |
| JL-HLR2-300X25 | 24V/12W | 24V/15W | 314 | 32.5 | 28 | 下载 | ||
| JL-HLR2-400X25 | 24V/15.2W | 24V/15.2W | 414 | 32.5 | 28 | 下载 | ||
