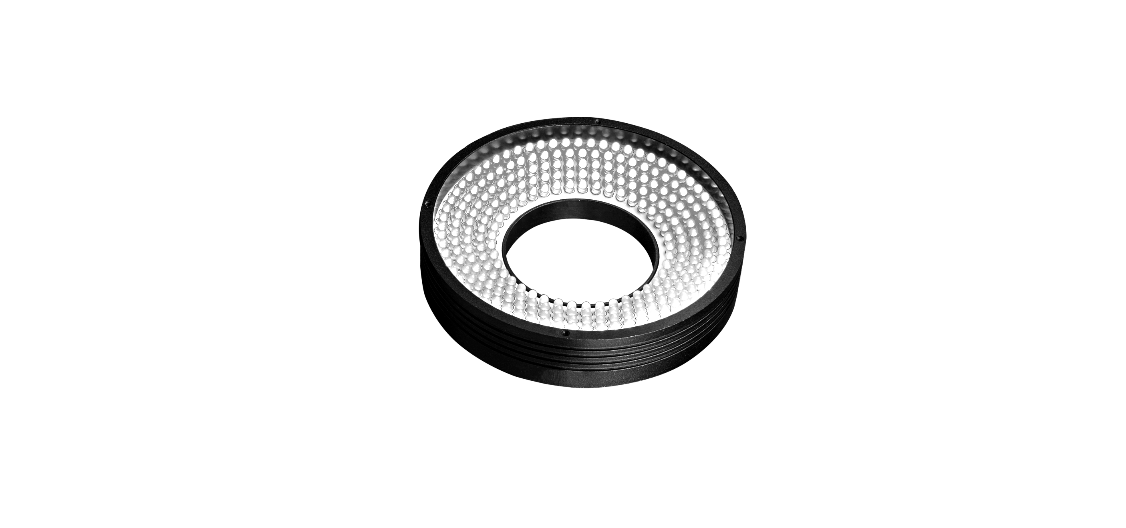

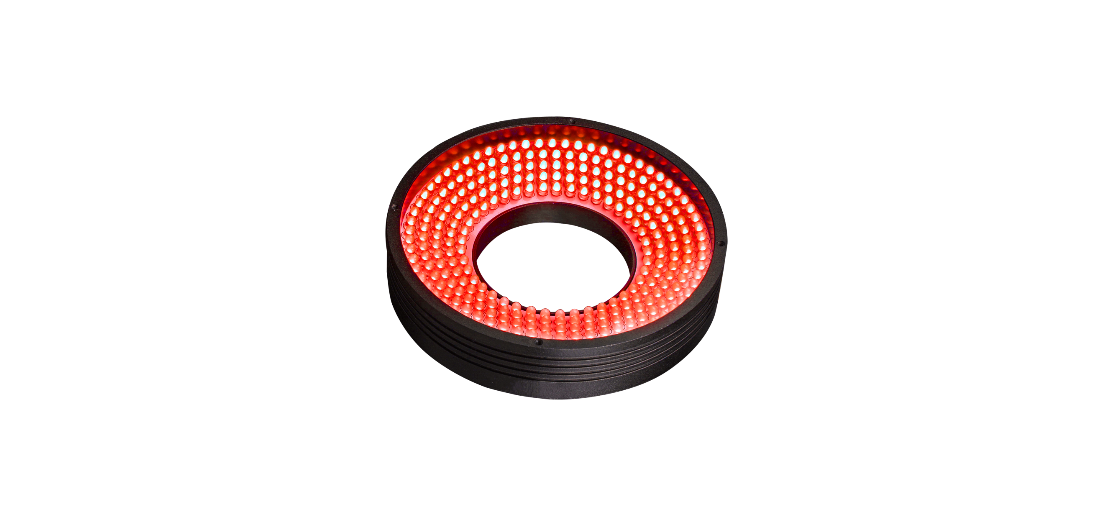

高角度环形光源（AR系列）
高密度LED阵列，亮度高；
表面采用齿状设计，散热效率高；
多角度照射，能突出物体三维信息，避免对角照射带来的阴影问题；
适用于通用外观检测，二维码、条形码读取，字符识别、边缘检测，PCB基板、电子元件检测等。
表面采用齿状设计，散热效率高；
多角度照射，能突出物体三维信息，避免对角照射带来的阴影问题；
适用于通用外观检测，二维码、条形码读取，字符识别、边缘检测，PCB基板、电子元件检测等。
选型说明
| JL | - | AR | - | 43 | 90 | R |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | ||
| 1、品牌 | 2、环形光系列 | |||||
| 3、光源直径 | 4、光源角度 | |||||
| 5、光源颜色（R为红色、B为蓝色、W为白色、G为绿色、IR红外、UV紫外） | ||||||
| * 全系列可加漫射板，红外、紫外按非标定制产品报价 | ||||||
光源剖面图
光路结构图
环光角度计算示意图
LED特性
照度随距离变化（JL-AR10375）
工作距离与照度分布（JL-AR10375）
成像案例
参数表
| 型号 | 电压/功率 | 产品尺寸 | 重量(g) | 适配控制器 | 接口 | 外形图 | |||||
| 红色 | 白色 | 蓝色 | 绿色 | 外径mm | 内径mm | 角度 | |||||
| JL-AR4390 | 24V/1.5W | 24V/1.8W | 43 | 15 | 90° | 66 | JL-DCV恒压系列 JL-STS3恒压系列 |
SM2.54mm 3P(1，3) |
下载 | ||
| JL-AR5490 | 24V/1.7W | 24V/2W | 54 | 23.5 | 90° | 78 | 下载 | ||||
| JL-AR7090 | 24V/2.8W | 24V/4.3W | 70 | 30 | 90° | 133 | 下载 | ||||
| JL-AR9290 | 24V/5.2W | 24V/6.4W | 92 | 40 | 90° | 216 | 下载 | ||||
| JL-AR12090 | 24V/10.9W | 24V/11.5W | 120 | 50 | 90° | 355 | 下载 | ||||
| JL-AR15090 | 24V/11.6W | 24V/17.3W | 150 | 72 | 90° | 570 | 下载 | ||||
| JL-AR18090 | 24V/25W | 24V/26.88W | 180 | 60 | 90° | 748 | 下载 | ||||
| JL-AR21090 | 24V/26W | 24V/31W | 210 | 60 | 90° | 1202.5 | 下载 | ||||
| JL-AR3475 | 24V/1.1W | 24V/1.5W | 34 | 10 | 75° | 43 | 下载 | ||||
| JL-AR5075 | 24V/1.4W | 24V/2W | 50 | 26.6 | 75° | 54 | 下载 | ||||
| JL-AR7075 | 24V/3.4W | 24V/4.6W | 70 | 32 | 75° | 131 | 下载 | ||||
| JL-AR9275 | 24V/5.2W | 24V/6.7W | 92 | 47 | 75° | 188 | 下载 | ||||
| JL-AR10375 | 24V/7.7W | 24V/9W | 103 | 48 | 75° | 246 | 下载 | ||||
| JL-AR4660 | 24V/1.5W | 24V/2.1W | 46 | 20 | 60° | 55 | 下载 | ||||
| JL-AR5460 | 24V/2.1W | 24V/2.4W | 54 | 23.5 | 60° | 72 | 下载 | ||||
| JL-AR7060 | 24V/3.6W | 24V/5.5W | 70 | 36 | 60° | 106 | 下载 | ||||
| JL-AR9260 | 24V/5.8W | 24V/7.2W | 92 | 48 | 60° | 171 | 下载 | ||||
| JL-AR12060 | 24V/9W | 24V/11.6W | 120 | 60 | 60° | 327 | 下载 | ||||
| JL-AR18060 | 24V/13.5W | 24V/18.3W | 180 | 120 | 60° | 499 | 下载 | ||||
| JL-AR22060 | 24V/20W | 24V/26W | 220 | 160 | 60° | 574 | 下载 | ||||
